熏蒸 投药系统控制系统

熏蒸库共两个:一号熏蒸库和二号熏蒸库,一.控制设备概述1.轨道车(RC1\RC2):两套电源:三相四线制380V,4KW接近开关LS1-1/LS2-1:轨道车进库到位信号接近开关LS1-2/LS2-2:轨道车出库到位信号2.熏蒸库门(DO1/DO2):提拉机构一套;锁紧机构两套,每套包括3个电动拉杆。提拉机构电源要求:三相四线制380V,1.5KW锁紧机构电源要…

案例详情

熏蒸库共两个:一号熏蒸库和二号熏蒸库,

一.  控制设备概述

 1.轨道车(RC1RC2):两套

电源:三相四线制380V,4KW

接近开关LS1-1/LS2-1:轨道车进库到位信号

接近开关LS1-2/LS2-2:轨道车出库到位信号

2.熏蒸库门(DO1/DO2):提拉机构一套;锁紧机构两套,每套包括3个电动拉杆。

提拉机构电源要求:三相四线制380V,1.5KW

锁紧机构电源要求:1.5KW,DC24V

锁紧机构行程开关:LS1-3~LS1-5、LS2-3~LS2-5。

库门关闭行程开关:LS1-6、LS2-6。

3.库内温度控制系统

(1)冷热两用温控机:一台

电源:三相四线制380V,40KW控制要求详见下图:

 (2)暖风机:两台电源:三相四线制380V,1KW

(3)温度传感器(TS1-1、TS1-2、TS2-1、TS2-2):四个,每个库两个电源:DC24V信号输出:4~20mA

(4)温控电动球阀(BV1~BV4):四个电源:AC220电源线反馈:开/关到位无源触点反馈接线图:

4.投药系统

电源:三相四线制AC380V,6KW质量流量计MF:485信号输出,标准modbus协议投药气动蝶阀PV12:电源AC220V,带开关到位反馈,具体接线如下图温度传感器(TS1~TS2):2个,4~20mA变送输出

5.循环系统

(1)循环风机CF:1台电源要求:三相四线制380V,4KW

(2)    DN200气动蝶阀(PV1~PV11):十一个电源:AC220电源线反馈:开/关到位无源触点反馈,具体接线图如下

6.回收系统

预留两个输出控制点:控制点CA/CB

7.压力测试系统

压力传感器(PS1,PS2):两个,每个熏蒸库各一个电源DC24V

信号输出;4~20mA变送输出

8.浓度检测仪器TI1、TI2

电源:DC12V信号:485串口通讯

9.库内浓度监测仪(MI1-1、MI1-2、MI2-1、MI2-2),每库两套电源:DC12V信号:485串口通讯

10.    室外库门关闭锁紧警示灯HL1,HL2

11.    室外熏蒸进行中警示灯HL3,HL4

备注:警示灯可用小电子屏代替

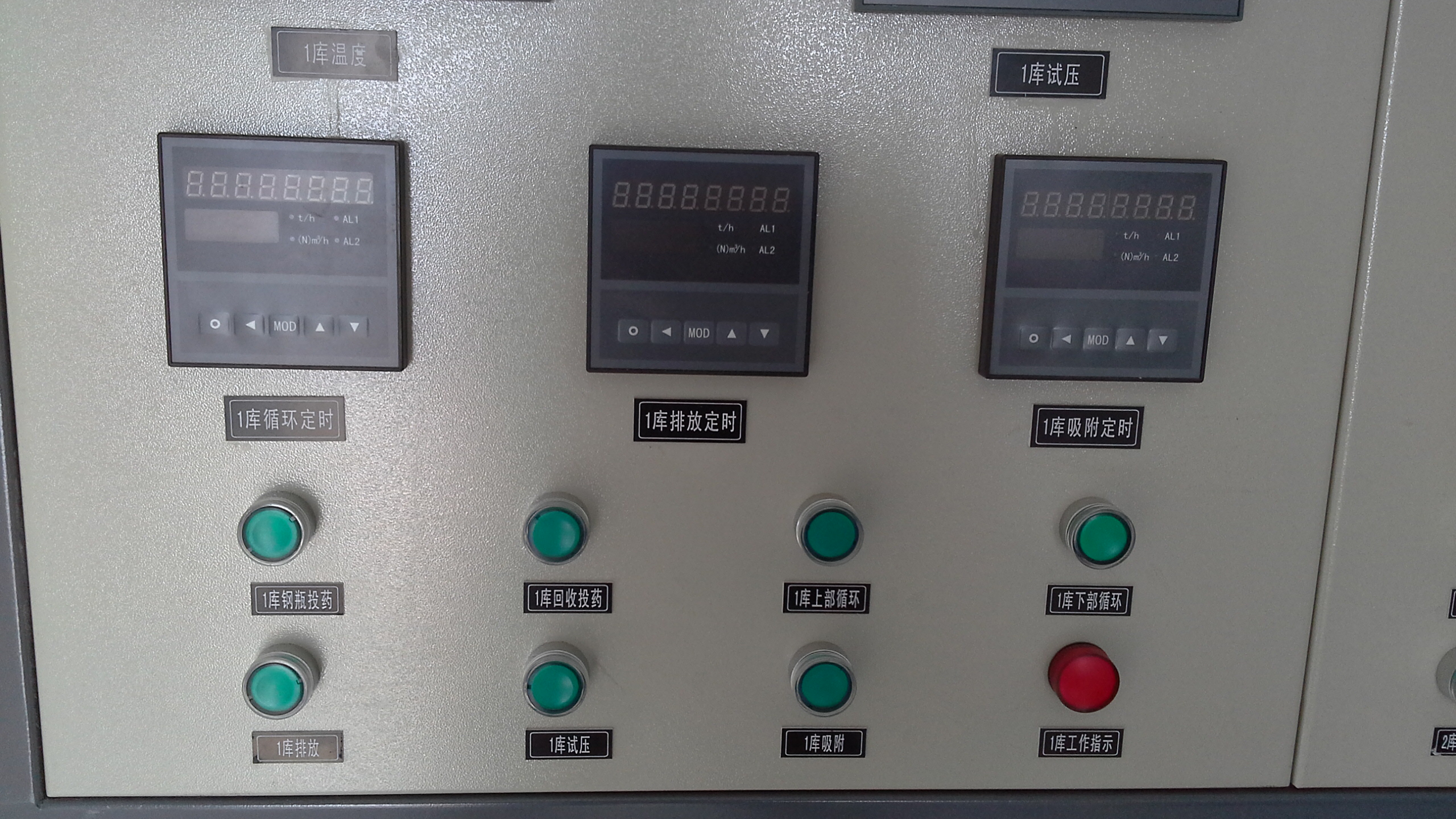

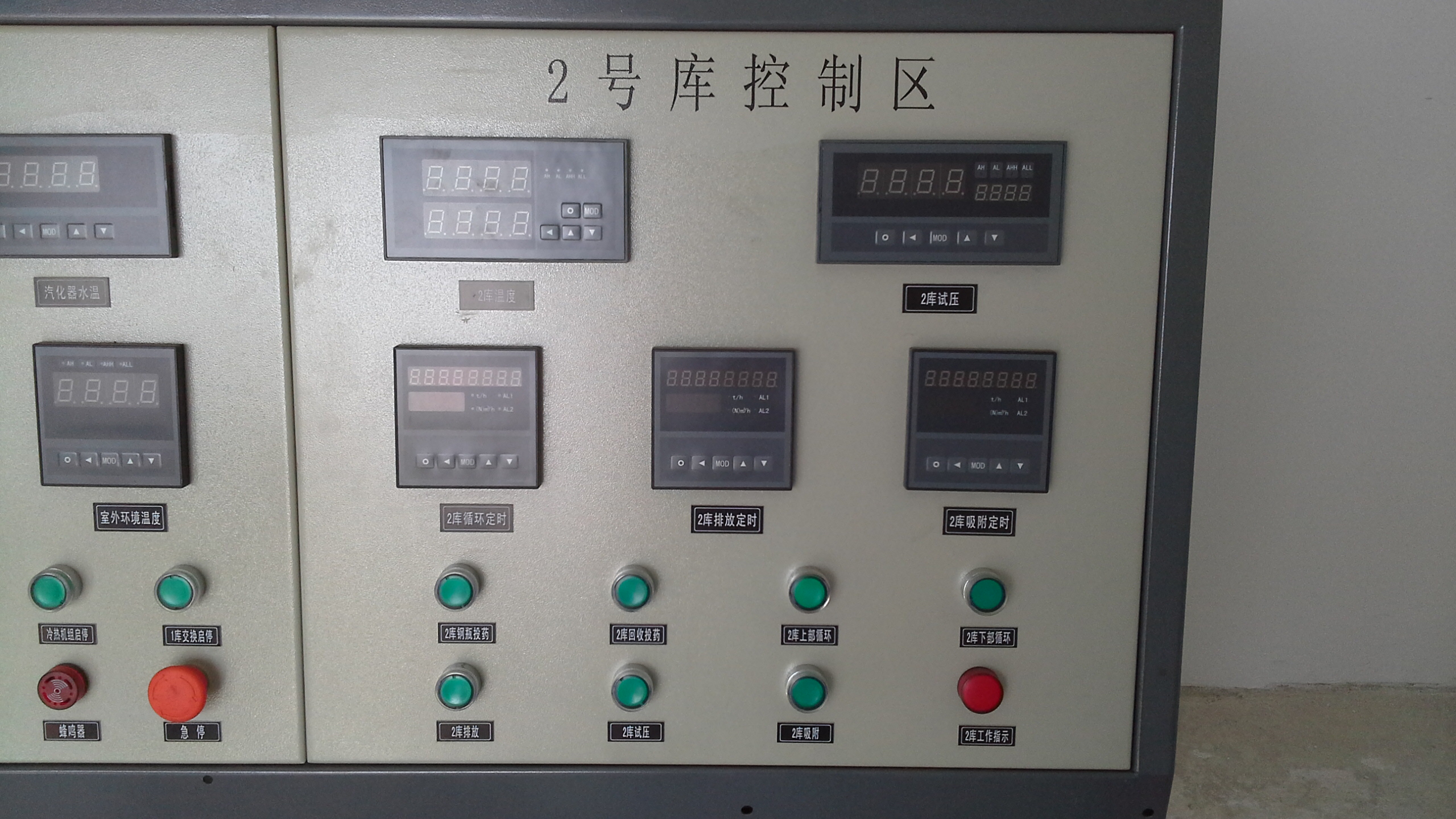

12.    操作台显示仪表

l  库内温度显示仪表,2个

l  库内压力显示仪表,2个

l  汽化器加热温度显示仪表,1个

l  汽化器出口温度显示仪表,1个

l  投药重量显示仪表,1个

l  熏蒸时间显示仪表,2个

13.    上位控制按钮/指示灯/报警灯

l  点动投药按钮,2个

14.    操作台本地控制按钮

l  本地/上位切换按钮,1个

l  汽化器启动按钮,1个

l  温控机启动按钮,1个

l  库内温度加热按钮,2个

l  库内温度制冷按钮,2个

l  钢瓶投药按钮,2个

l  回收投药按钮,2个

l  循环按钮,2个

l  熏蒸按钮,2个

l  回收按钮,2个

l  排放按钮,2个

l  急停按钮,1个
