PCS7系统基于TIA构建方式，在整个系统下包含了AS 自动化系统，OS 服务器/客户端，单站和各类远程站点等多种组件。这些组件都拥有自己的时钟系统，如果没有配置统一的时钟系统，可能会导致OS 中的报警时钟与计算机时钟不一致，冗余服务器所看到同一个变量的归档曲线不一致等问题。所以，时钟同步对于PCS7系统的正常运行非常重要。

PCS 7 系统的时钟同步支持SIMATIC 模式（SIMATIC MODE）和NTP两种模式：

SIMATIC模式：该方式为西门子产品特有的系统时钟同步方式，西门子产品均支持该模式且配置简单，推荐在PCS 7 中使用该方式进行时钟同步。

NTP 模式：网络时钟协议（NTP，Network Time Protocol）是一种基于网络通信数据包的通用型时钟同步方式，支持广域网和局域网的时钟同步，大部分西门子产品支持该模式。

1.1 SIMATIC模式

SIMATIC 模式为西门子系统时钟同步方式，西门子相关产品均支持该模式，配置简单易于维护。

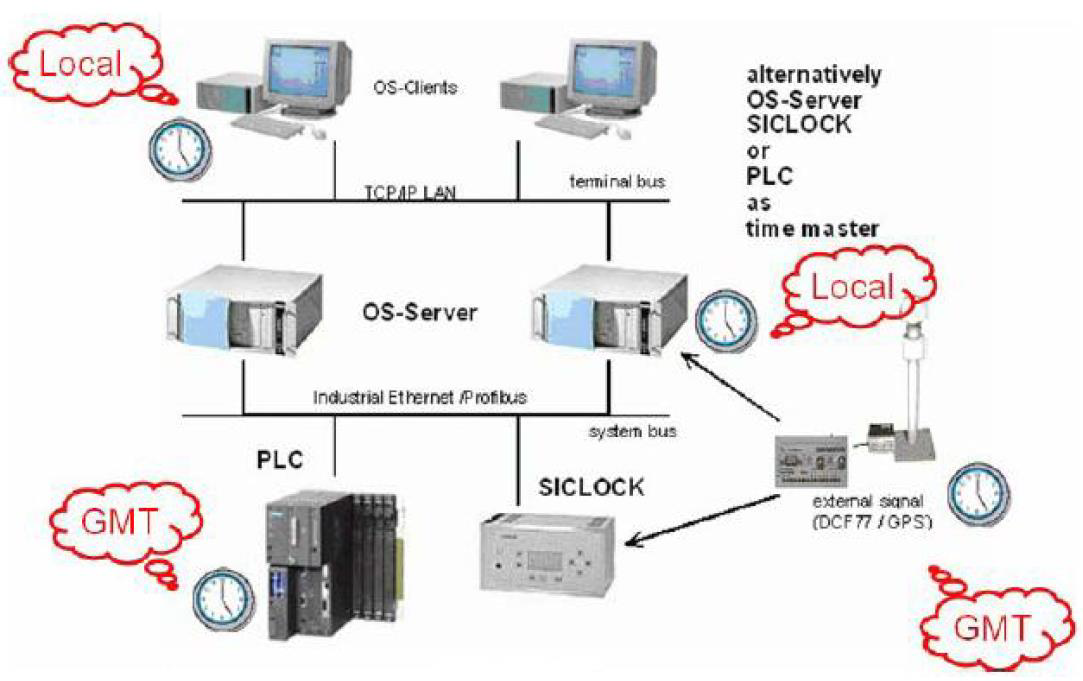

如下图，在一个典型的PCS 7 系统中各个组件均有自己的时钟源，而且每个时钟源的时钟信号均带有时区信息。

图1- 1 PCS 7 系统中的时钟组件

AS 控制器时钟为UTC 时区；

OS 时钟为本地时区；

GPS 系统所接收的时钟为UTC 时区；

在时钟同步过程中，Time Master（时钟主站）在网络上发布的时钟同步信号均为UTC 时区。Time Slave（时钟从站）接收到时钟信号后，会根据本地时区设置自动调整接收到得时钟信号来同步本地时钟。

推荐使用外部时钟源SICLOCK 作为时钟源，如无外部时钟源，可选用OS Serve作为时钟主站。因为AS 的CPU 时钟并不稳定，不建议以AS 作为时钟主站。

1.2 NTP模式

网络时钟协议（NTP，Network Time Protocol）是基于数据包网络通信的计算机系统时钟同步标准，NTP 是局域网和广域网中同步系统时钟的通用模式。通过建立NTP 时钟服务器和NTP 客户端体系实现时钟同步，通常以AS 站、CP 和OS客户机作为时钟从站，OS 服务器或者外部时钟源作为时钟主站。

在NTP 模式下，时钟从站作为通讯发起端向时钟主站发送时钟同步请求，根据服务器的应答确定最可靠和最精确的时钟，并同步时钟。
