1.项目背景

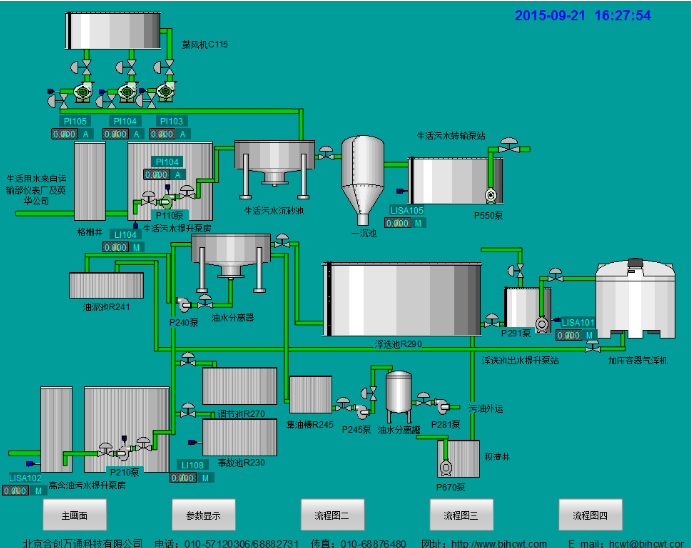

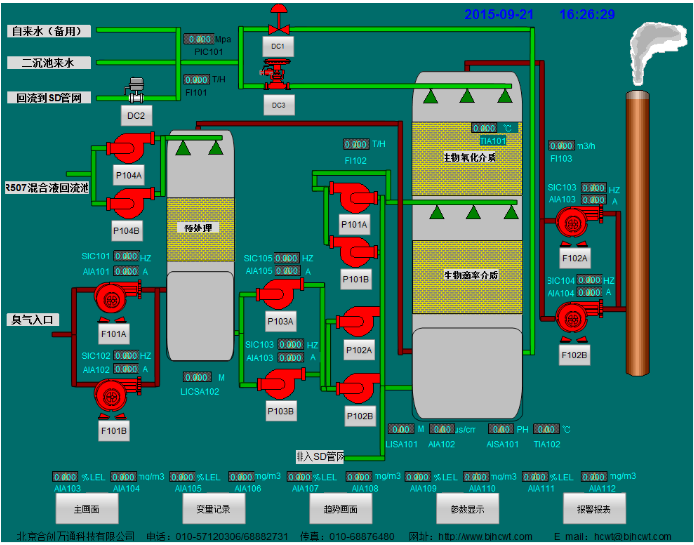

复合式生物氧化装置是用于对气浮池、气浮池及气浮池所挥发出来的气体进行治理的无组织废气异味治理装置。装置主体包含预处理、滴滤及氧化三个单元，装置配套设备主要有风机、循环泵、排污泵及加药罐等设备。本项目需处理 气量32000 m3/h，装置设计规模为40000 m3/h，装置运行负荷为设计能力的80％，年运行时数8040小时。

2.解决方案

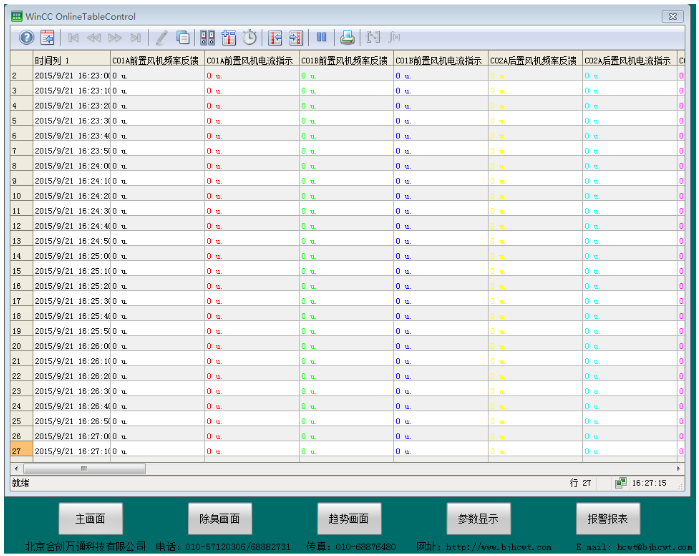

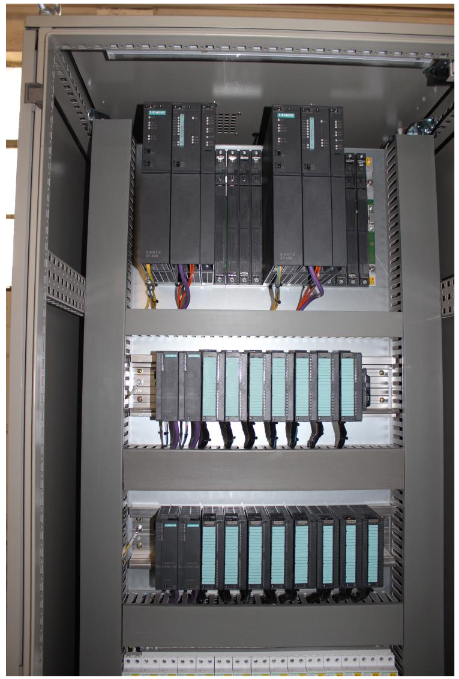

本系统采用西门子S7-400H冗余系列PLC，下挂ET200冗余系列通讯模块，可实现系统冗余运行，通讯处理速度快，稳定性高。

 • UR1/UR2/ER1/ER2 扩展单元与/或有 I/O 模板组的 ET 200M 分布式 I/O功能总是冗余配置的。I/O 模板可以是常规配置或切换型配置。在单边配置中，I/O 模板是单通道设计的，只能由二个控制器中的一个配置地址。单边配置的 I/O 模板可进行：

• 插入到一个控制器以及/或

• 插入到扩展机架或分布式 I/O 站在单边配置中，读到的信息同时提供给 2 个控制器，使访问 I/O 的操作正确地运行。如发生故障，属于故障控制器的 I/O退出运行。单边配置适用于

• 不需要增加可靠性的应用场合

• 连接到以用户程序为基础的冗余 I/O 站。基于此种目的，系统对称的配置设计在切换式配置中，I/O 模板虽为单通道设计，但是两个控制器均可通过冗余的总线网络访问 I/O 模板。切换式 I/O 模板只能插入

• ET 200M 远程 I/O 站。通过 PROFIBUS-DP 或者 PROFINET 连接到控制器。切换式配置 1切换式配置 2单边配置（常规的可用性）FM 和 CP 的冗余
